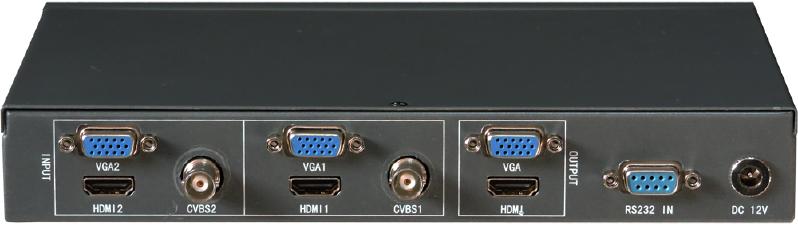

技术：LED显示屏分屏处理器调试方法，陕西LED显示屏租赁。LED视频处理器是显示屏的核心设备，处理器的优劣会直接影响LED显示屏的显示效果。下边陕西尚演视听公司为大家介绍的是LED显示屏分屏处理器的调试方法，它主要分为视频处理器和视频屏幕处理器。

一、视频处理器

1、控制区域：控制显示1号和2号发送卡，屏幕内容的一半（见控制系统设备连接图）。

2、调试步骤：

（1）按下视频处理器面板上的圆形设置按钮，从弹出菜单中选择输出设置，从子菜单中选择输出分辨率，并选择项目24（2544×1080）分辨率。

（2）返回主界面，选择输出窗口，水平宽度设置为1272，垂直高度设置为624，水平显示设置为0，垂直启动设置为0。

（3）返回主界面，选择DP输出设置，设置为DP环输出。

（4）返回主界面，选择拼接设置，选择拼接模式打开，屏幕水平总点设置为1272，屏幕垂直总计设置为2928，屏幕水平宽度设置为1272，屏幕垂直高度设置为624，屏幕水平开始设置为0，屏幕。N垂直启动也设置为0。

（5）返回主界面，选择图像截取，选择图像截取模式打开，设置图像宽度为1920，图像高度为320，水平开始设置为0，垂直启动设置为260。

（6）返回主界面，选择双屏设置，设置双屏设置打开，设置水平宽度为1272，设置垂直高度为768，将水平开始设置为1272，垂直开始设置为0，将信号源设置为DVI。

二、视频屏幕处理器

1、控制区域：控制3和4发送卡，对应于屏幕内容的下半部分（见控制系统设备连接图）。阿尔法

2、调试步骤：

（1）按下视频处理器面板上的圆形设置按钮，从弹出菜单中选择输出设置，从子菜单中选择输出分辨率，并选择项目24（2544×1080）分辨率。第二章

（2）返回主界面，选择输出窗口，水平宽度设置为1272，垂直高度设置为768，水平显示设置为0，垂直启动设置为0。

（3）返回主界面，选择DP输出设置，设置为DP环输出。

（4）返回主界面，选择拼接设置，选择拼接模式打开，屏幕水平总点设置为1272，屏幕垂直总计设置为2928，屏幕水平宽度设置为1272，屏幕垂直高度设置为768，屏幕水平开始设置为0，屏幕。n垂直启动设置为1392。

（5）返回主界面，选择图像截取，选择图像截取模式打开，设置图像宽度为1920，图像高度为320，水平开始设置为0，垂直启动设置为900。

（6）返回主界面，选择双屏设置，设置双屏设置打开，设置水平宽度为1272，设置垂直高度为768，将水平开始设置为1272，垂直开始设置为0，将信号源设置为DVI。

以上就是陕西LED显示屏租赁-尚演视听公司小编据专业视频控制人员的操控方法为大家所讲解，希望能够帮到需要学习的人。尚演视听公司拥有陕西经验丰富的技术人员、先进的视频设备及由中国舞台美术学会颁发的专业舞台音视频设计、安装及调试资质等级证书，您放心选择！
